| 是否进口否 | 产地深圳 |
| 加工定制是 | 品牌深圳科陆 |
| 型号DSZ719三相智能电表 | 类型电子式电能仪表 |
| 货号DSZ719三相智能电表 | 基本电流互感式接入式：3×0.3(1.2)A、3×1.5(6)A |
| 准确度等级0.5S级 | 参比电压3×100V |
| 电流倍率4倍 | 显示方式液晶显示 |
| 频率50Hz | 最大电流6A |
| 装箱数4台 | 订货号DSZ719三相智能电表 |
| 最小包装数1 | 物料编号1 |
| 规格三相三线 | 是否跨境货源否 |
展开

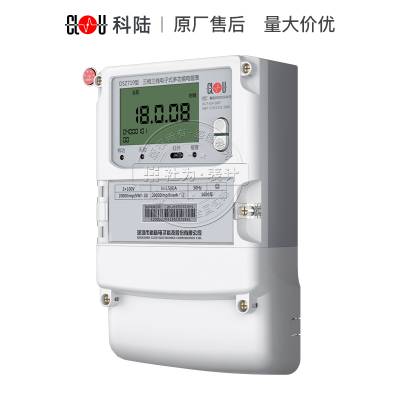

深圳科陆DSZ719三相三线智能电表 3*1.5(6)A 3*100V 红外通信接口 工厂用电力仪表

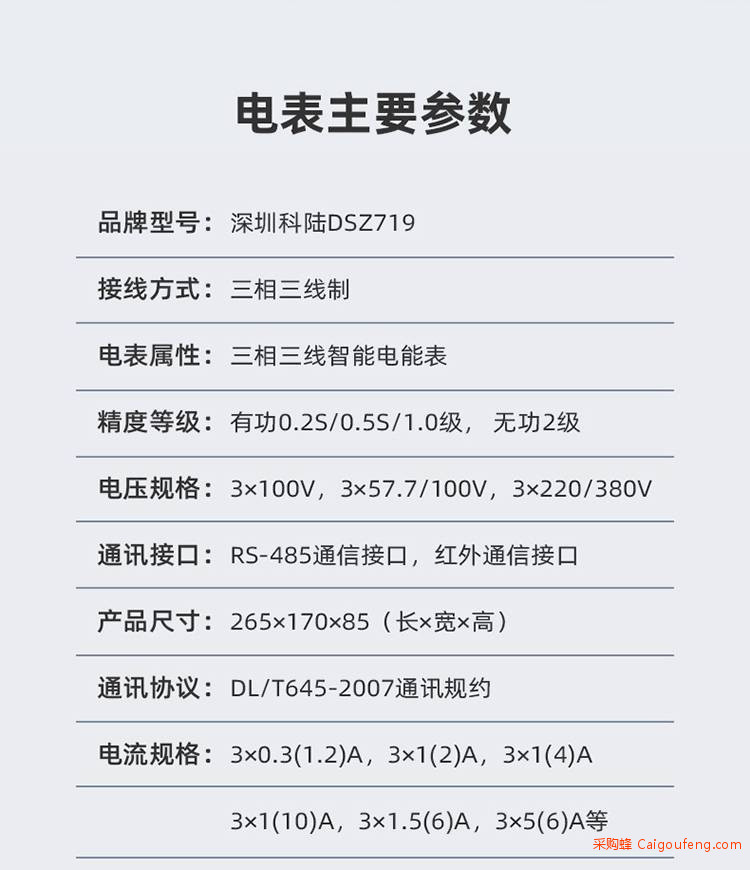

深圳科陆DSZ719三相三线智能电表 3*1.5(6)A 3*100V 红外通信接口 工厂用电力仪表产品参数
【品牌型号】深圳科陆DSZ719

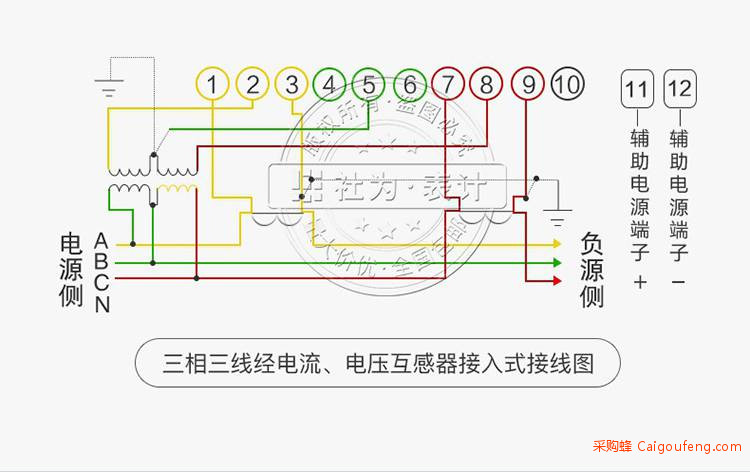

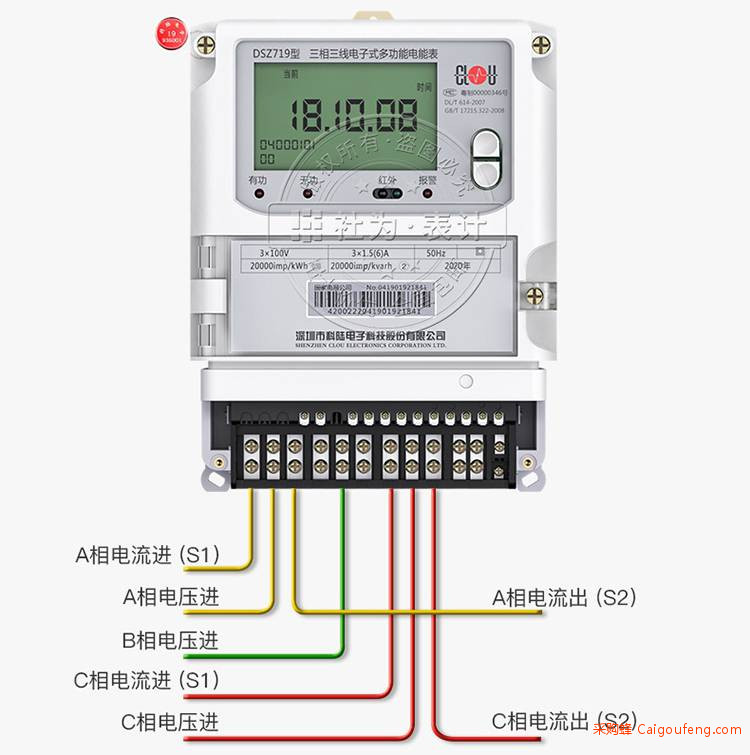

【接线方式】三相三线制
【通讯协议】支持DL/T645-2007通讯规约
【通讯接口】2路RS485接口，远红外通讯接口
【电压规格】3×100V
【电流规格】3×0.3(1.2)A；3×1.5(6)A
【精度等级】有功：0.2S、0.5S； 无功：2级
【电表属性】三相三线智能电能表
【产品尺寸】长×宽×厚：265mm×170mm×75mm
深圳科陆DSZ719三相三线智能电表 3*1.5(6)A 3*100V 红外通信接口 工厂用电力仪表主要功能
计量功能：可计量有功、无功、正向有功、反向有功、正向无功、反向无功、四象限无功等电量。
参数监测：可监测各相电压、电流实时值，三相总及A、C各相有功功率、无功功率、功率因数、相角、相位等实时参数。
分时计量：分时计量正反向有功电量、四象限无功电量及需量。
显示功能：宽视角、大屏幕液晶显示，具有丰富的状态指示与汉字辅助提示信息；可显示最近3月的每月电量数据。
数据储存：可存储12个月历史电量数据。
防窃电功能：具有开盖、失压、失流、断相、电流不平衡、掉电、清零、逆相序、反向电量计入正向电量等事件记录功能，防止用户非法取掉或截断电压、电流接线。
通讯功能：可通过按键显示、红外掌机及RS485通讯接口抄表，配合抄表系统，可抄读电表的各项电量数据，支持DL/T645-2007通讯规约。
精度等级
有功：0.5S； 无功：2级
电压
3×100V
电流
互感式接入式：3×0.3(1.2)A、3×1.5(6)A
脉冲常数
主要功能
① 计量参数功能：可计量有功、无功、正向有功、反向有功、正向无功、反向无功、四象限无功等电量。
② 参数监测功能：可监测各相电压、电流实时值，可监测三相总及A、C各相有功功率、无功功率、功率因数、相角、相位等实时参数。
③ 分时计量功能：分时计量正反向有功电量、四象限无功电量及需量。
④ 数据存储功能：可存储12个月历史电量数据。
⑤ 负荷曲线：具有6类数据记录负荷曲线功能；可在电压、电流、频率、功率及功率方向、功率因素、总有无功电量、四象限无功电量、当前需量等数据中任意选择绘制曲线图。
⑥ 显示功能：宽视角、大屏幕液晶显示，具有丰富的状态指示与汉字辅助提示信息；可显示最近3月的每月电量数据。
⑦ 防窃电功能：具有开盖、失压、失流、断相、电流不平衡、掉电、清零、逆相序、反向电量计入正向电量等事件记录功能，防止用户非法取掉或截断电压、电流接线。
⑧ 数据输出、通讯功能：可通过按键显示、红外掌机及RS485通信接口抄表，配合抄表系统，可抄读电表的各项电量数据，支持DL/T645-2007通讯规约。
防窃电功能
一、电压合格率、失压记录功能：防止用户非法去掉或截断电压接线
二、开盖记录功能：防止非法变更电路
三、失流、断相记录功能：防止用户非法短接电流接线
四、电流不平衡记录：可警惕用户在电表接线的前端截取电量
五、掉电功能：防止用户非法取下电表的工作电源
六、逆向序报警：用户非法接线，电表会一直报警，除非把线接正确
深圳科陆DSZ719三相三线智能电表 3*1.5(6)A 3*100V 红外通信接口 工厂用电力仪表
以上情况如发出，电表会出现报警标志，如安装抄表系统与电表相联，抄表系统会马上出现报警。
液晶常规显示功能
?本月正向（反向）有功（无功）电量。｛支持按键“上、下翻”查看上三月电量详情｝
?本月正向（反向）有功（无功）尖、峰、平、谷各电量。｛支持按键“上、下翻”查看上三月电量详情｝
?总A、C各项电量参数：有功功率、无功功率、功率因数、相角位、电压、电流、需电量、失流、失压、功率、逆相序等显示。
抄表方式
1. 显示抄表：通过电表上的按键，可在液晶屏上查询到电表每月的总电量、电压、电流、功率因数等数据。
2. 停电抄表：装有停电抄表电池为电能表提供运行所需能量，以维持表内相关数据。
3. 通信抄表：通过RS485通信接口抄表、手持红外抄表机，配合抄表系统，可抄读电表的各项电量数据。并支持DL/T645-2007通讯规约。
通讯规约
支持DL/T645-2007通讯规约

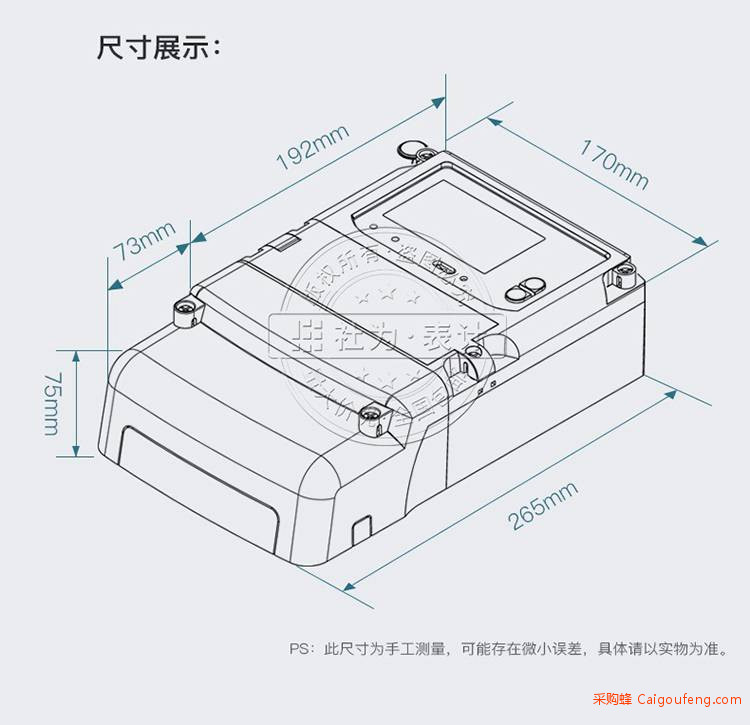

产品尺寸
长×宽×厚：265mm×170mm×75mm
互感式接入式：
3×0.3(1.2)A：脉冲：100000imp/KWh
3×1.5(6)A： 脉冲：20000imp/KWh
互感器配置
互感式：
3×0.3(1.2)A：外接1A电流互感器 3×1.5(6)A： 外接5A电流互感器
通信功能
红外通信口、2路RS485通讯接口
适用场合
适用于高可靠性与高稳定度电能计量需求的发电厂、变电站以及各类企事业单位。（发电厂、变电站、企事业单位）
计量功能
多费率、负荷曲线
